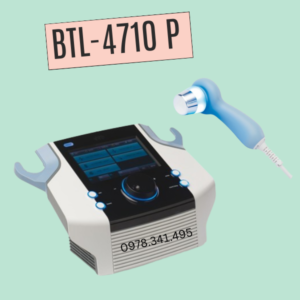

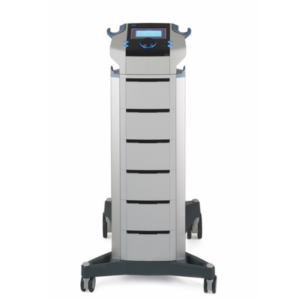

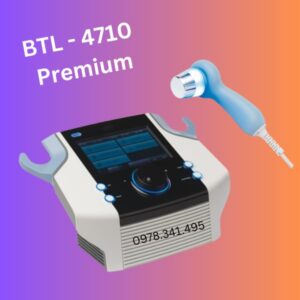

Máy Siêu Âm Trị Liệu BTL-4710 PREMIUM

    Máy Siêu Âm Trị Liệu BTL 4710 Premium được sản xuất bởi hãng BTL Industrie – Anh Quốc. Máy có giao diện ngôn ngữ bằng Tiếng Việt các phác đồ điều trị bệnh lý được lập trình sẵn hỗ trợ cài đặt nhanh cho người vận hành.

– Trị liệu bằng siêu âm là một phương pháp trị liệu không xâm lấn. Tác dụng của máy siêu âm trị liệu chủ yếu được sử dụng nhằm giúp thư giãn cơ và mô liên kết (dây chằng, gân và băng), tăng lưu lượng máu cục bộ, giảm phù nề, kết quả giúp tăng nhanh quá trình chữa bệnh…

I . Giới Thiệu Sản Phẩm Máy Siêu Âm Trị Liệu BTL 4710 Premium

1.1 Thông tin sản phẩm

Máy Siêu Âm Trị  Liệu được sản xuất bới hãng : BTL Industries

– Model : BTL 4710 Premium

– Nhà sản xuất: BTL Industries Ltd, Vương Quốc Anh

– Nước sản xuất: EU-Bulgaria

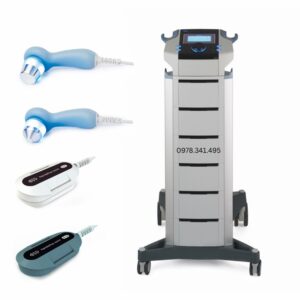

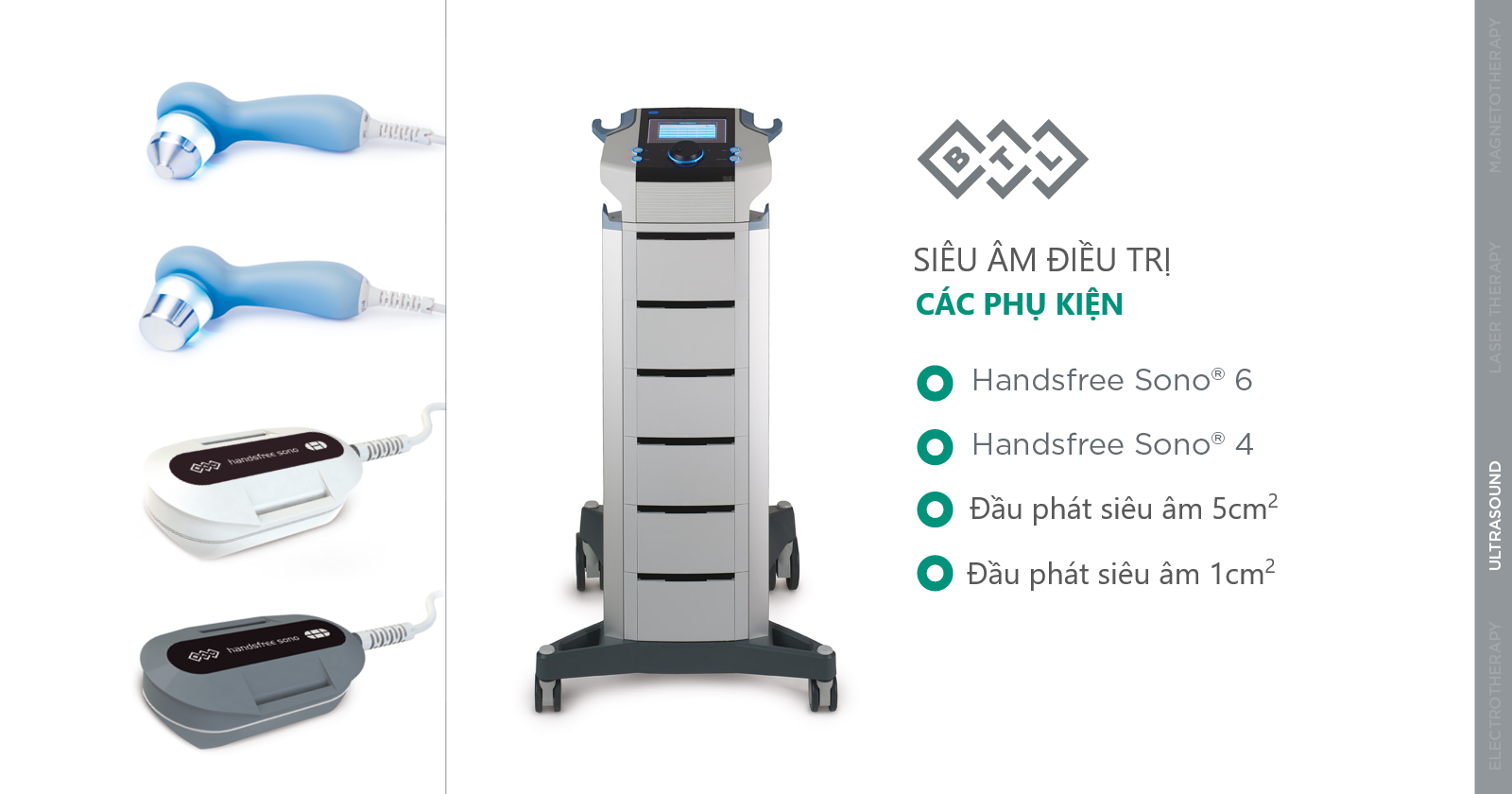

1.2 Phụ kiện theo máy

Thiết bị chính :

–  BTL 4710 Premium : 01 chiếc

 Phụ kiện kèm theo :

– Dây nguồn + Adaptor : 01 cái

– Bút cảm ứng: 01 cây

– Đầu chiếu siêu âm 5cm²: 01 cái

– Chai Gel siêu âm 300ml: 01 chai

– Tài liệu HDSD

  1.3 Đặc Điểm Nổi Bật Của Máy Siêu Âm Trị Liệu BTL 4710 Premium

– Màn hình màu, cảm ứng, hiển thị đồ họa LCD 7 inches

– Có thể cài đặt password bảo mật cho máy

– Khả năng tự động nhận diện phụ kiện mà không cần cài đặt

– Giao diện mới, thân thiện với người sử dụng.

– Có thể tìm nhanh các chương trình điều trị cài đặt sẵn bằng tên hoặc bằng mã số

– Giao diện QUICK cho phép truy cập nhanh một số giao thức hỗ trợ điều trị phổ biến nhất.

– Có thể lọc danh sách giao thức hỗ trợ điều trị nhanh thông qua việc chọn vùng điều trị tương ứng bằng chức năng BODY PART (chỉ có ở phiên bản Premium)

– Có thể lưu chương trình điều trị do người dùng tự cài đặt

– Có thể xem lại các chương trình đã sử dụng gần nhất

–  Bộ nhớ máy có chức năng lưu lại thông tin bệnh nhân

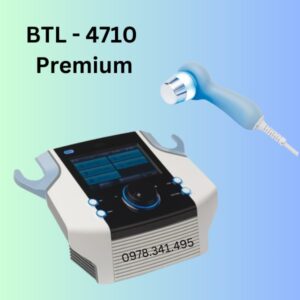

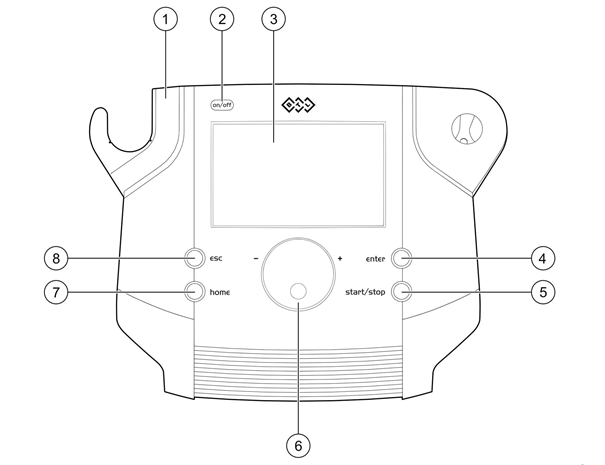

1.4  Mặt Trước Của Máy Siêu Âm Trị Liệu BTL 4710 Premium

1. Giá đỡ các phụ kiện
2. Nút on/off (để Bật/Tắt thiết bị)
3. Màn hình cảm ứng
4. Nút enter (để xác nhận lựa chọn)
5. Nút start/stop (để bắt đầu/dừng trị liệu)
6. Núm điều khiển select (để di chuyển trong trình trơn thiết bị và cài đặt các thông số điều trị)
7. Nút home (trở về màn hình ban đầu)
8. Nút esc (để từ chối lựa chọn và trở về trạng thái trước)

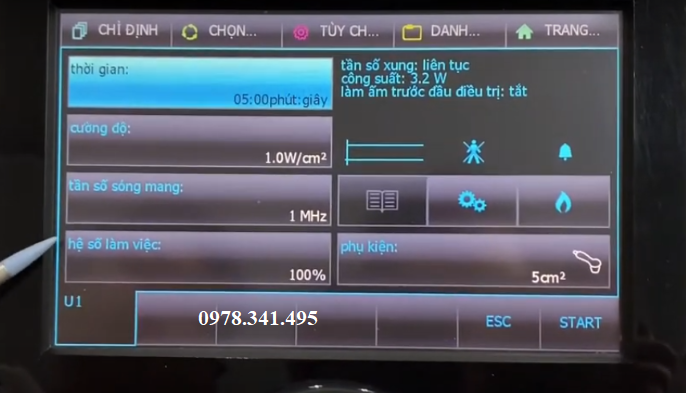

1.5    Màn Hình Cảm Ứng Máy Siêu Âm Trị Liệu BTL 4710 Premium

• Màn hình cảm ứng hiển thị các phần tử đồ họa, có thể nhấn và kích hoạt, và các phần tử đồ họa khác, chỉ mang thông tin.
• Tab của kênh được chọn được đánh dấu và tất cả thông tin trên màn hình và các tham khảo điều khiển cho kênh đó. Thông tin quan trọng nhất về các liệu pháp được thực hiện trên các kênh khác vẫn được nhìn thấy ở thẻ tab của nó.
• Thiết bị BTL-4710 Premium có thanh bar với các nút điều khiển thiết bị ở góc trên của màn hình cảm ứng:

1.6    Màn hình khởi đầu HOME –Màn hình Lựa chọn Kiểu Trị Liệu

• Màn hình khởi đầu HOME, được hiển thị sau khi bật thiết bị bằng nút on/off (2), đưa ra lựa chọn cơ bản của kiểu liệu pháp. Tùy thuộc vào cấu hình cụ thể của thiết bị, các nút trên màn hình này có thể cung cấp để lựa chọn kênh thứ nhất và thứ hai của liệu pháp điện, liệu pháp siêu âm, liệu pháp kết hợp và liệu pháp laser
• Trong trường hợp thiết bị chỉ có một máy phát sóng siêu âm hoặc liệu pháp laser, màn hình khởi đầu HOME sẽ không hiển thị và sau khi bật thiết bị, sẽ truy cập trực tiếp vào màn hình để bắt đầu trị liệu – LIST, QUICK hoặc MANUAL – xem bên dưới. Trong trường hợp này, nút home (7) sẽ đưa bạn trở lại một trong các màn hình trên.

• Sau khi chọn kiểu liệu pháp ở màn hình ban đầu, BTL 4710 Premium hiển thị màn hình lựa chọn nhanh các giao thức điều trị. Đồng thời, kênh đã chọn sẽ được đánh dấu trên tab. Kiểu màn hình hiển thị trong bước này có thể sửa đổi được trong trình đơn thiết bị (menu – unit settings – advanced settings – HOME screen mode).

nút start trực tiếp trên màn hình cảm ứng hoặc nút start/stop trên bảng điều khiển mặt trước của thiết bị (5)

1.7    Lựa chọn nhanh các giao thức trị liệu– màn hình QUICK

• Sau khi nhấn nút quick trên màn hình cảm ứng của thiết bị BTL 4710 Premium sẽ hiển thị màn hình lựa chọn nhanh các giao thức trị liệu – QUICK
• Màn hình QUICK phục vụ cho việc bắt đầu nhanh chóng trị liệu mà không cần phải duyệt toàn bộ danh sách tất cả các giao thức. Các giao thức cho phép lựa chọn điều trị theo hiệu quả điều trị theo yêu cầu (vd như, giảm đau, giãn cơ, v.v…) được hiển thị ở vị trí đầu đối với mỗi loại liệu pháp.

• Để lựa chọn giao thức, chỉ cần nhấn nút tương ứng.Nếu bạn thường xuyên sử dụng các giao thức khác hơn so với các thiết lập sẵn từ nhà máy, bạn có thể chỉnh sửa danh sách các giao thức trong trình đơn thiết bị (menu – specific settngs – setting of the QUICK screen protocols).

II. Khái Niệm, Cơ Chế Tác Dụng Của Sóng Siêu Âm Trị Liệu BTL 4710 Premium

2.1 Siêu Âm Trị Liệu Là Gì ?

– Siêu âm trị liệu là phương pháp tác dụng cơ học tạo ra bởi sự lan truyền của sóng siêu âm gây nên những thay đổi áp lực tương ứng với tần số siêu âm, tạo nên hiện tượng gọi là “xoa bóp vi thể”. Tác động này dẫn đến thay đổi thể tích, thay đổi tính thấm màng tế bào, tăng chuyển hóa. Tác dụng cơ học phụ thuộc vào cường độ siêu âm (W/cm2) và chế độ liên tục hay xung. Sóng âm tạo ra do quá trình lan truyền giao động trong môi trường đàn hồi dưới dạng sóng.

Trong điều trị thường dùng siêu âm tần số 1 và 3 MHz với tác dụng chính là sóng cơ học, tăng nhiệt và sinh học.

2.2. Cơ Chế Tác Dụng Của Sóng Siêu Âm Trong Trị Liệu

– Sóng siêu âm lan truyền theo dạng các bó sóng dao động theo phương dọc và đi thẳng nên tác dụng trực tiếp của siêu âm chỉ xuất hiện tại vùng các bó sóng dày đặc phía dưới của đầu phát siêu âm . Phương pháp điều trị này mang đến những tác dụng cơ bản như sau:

2.2.1 Tác dụng cơ học của máy siêu âm trị liệu

Trong môi trường sóng siêu âm truyền qua, các phân tử dao động liên tục tạo nên các pha nén và giãn. Quá trình này kết hợp sự thay đổi áp suất sinh ra hiện tượng xoa bóp vi thể. Sóng sử dụng có tần số càng cao thì sự thay đổi áp lực càng lớn. Cơ chế này có tác dụng:

• Thay đổi thể tích tế bào.
• Gia tăng tính thấm và sự hấp thụ của màng tế bào.
• Làm mềm chất kết dính.
• Kích thích quá trình trao đổi chất.

2.2.2 Tác dụng nhiệt của máy siêu âm trị liệu

Dưới tác động của sóng siêu âm, quá trình sinh nhiệt diễn ra do sự cọ xát làm chuyển hóa từ năng lượng cơ học sang nhiệt học. Theo nghiên cứu, sau 5 phút siêu âm liên tục 1,5W/cm2 có thể làm tăng nhiệt độ bao khớp 6,3°C xương có thể tăng 9,3°C. Điều này làm tăng hiệu lực điều trị các bệnh lý về xương khớp.

2.2.3 Tác dụng sinh học của máy siêu âm trị liệu

Kết hợp các tác dụng cơ học và tác dụng nhiệt học, một loạt tác dụng sinh học được tạo nên trong điều trị bằng sóng siêu âm như sau:

– Tăng nhiệt độ giúp tăng tuần hoàn và dinh dưỡng.

– Tăng tính thấm của huyết mạch.

– Dưới tác động cơ học của siêu âm lên các thụ cảm thần kinh giúp kéo giãn cơ.

– Giảm đau nhanh chóng nhờ tác dụng trực tiếp lên các dây thần kinh thụ cảm.

– Kích thích quá trình tái sinh tổ chức mô.

– Có tác động tích cực lên hệ thần kinh ngoại vi.

     III. Ứng Dụng Y Học Của Máy Siêu Âm Trị Liệu BTL 4710 Premium

      3.1 Tác Dụng Y Học Của Máy Siêu Âm

– Máy siêu âm trị liệu giúp :

+ Bóc Tách mô liên kết

+ Mô sẹo , cứng khớp

+ Lành thương và sửa chữa mô mềm

+ Giảm đau, giảm co cứng, tăng cường chuyển hóa tế bào

3.2  Chỉ định điều trị với máy siêu âm trị liệu

Các trường hợp được chỉ định điều trị bằng sóng siêu âm bao gồm:

• Bị tổn thương cơ xương khớp: Bong gân, sai khớp, gãy xương,…
• Mắc các bệnh lý về xương khớp: Viêm khớp dạng thấp, thoái hóa khớp, viêm bao hoạt dịch, viêm cơ,…
• Trường hợp đau lưng do thoát vị đĩa đệm, đau thần kinh ngoại vi.
• Rối loạn tuần hoàn: Phù nề, mắc bệnh Buerger, Raynaud,…
• Điều trị vết thương, vết loét, sẹo lồi.
• Siêu âm dẫn thuốc.

3.3 Chống chỉ định điều trị với máy siêu âm trị liệu

Không áp dụng phương pháp điều trị này cho các trường hợp:

• Bị sốt với bất kì nguyên nhân
• Suy nhược tổng thể của nguyên nhân bệnh bất kì (không được áp dụng TENS ở các giai đoạn cuối của khối u di căn)
• Các vùng đã biết hoặc nghi ngờ bị ác tính
• Các mô bị nhiễm bệnh lao hoặc các dạng khác của các vi rút nguy hiểm
• chảy máu bệnh, rối loạn xuất huyết, kinh nguyệt
• Các vật thể bằng kim đặt ở nơi và hướng di chuyển của ứng dụng – kích hoạt các thiết bị cấy dưới da (vd, máy tạo nhịp tim)cấy ghép các bộ phận giả, các thanh nẹp và đinh ốc, đục lỗ

• Viêm da, thay đổi dinh dưỡng da ở vùng điều trị, da bị kích ứng hoặc tổn hại (không áp dụng cho liệu pháp laser)
• Phụ nữ mang thai (không áp dụng đối với liệu pháp điện ở bên ngoài vùng bụng và xương chậu)
• Khu vực tuyến giáp và tuyến sinh dục
• Khu vực có nhiều dây thần kinh giao cảm (không áp dụng đối với các ứng dụng liên quan đến hạch trong liệu pháp điện)
• Suy tim hoặc suy hô hấp nghiêm trọng
• Rối loạn cảm giác (giảm cảm giác hoặc vô cảm ở vùng điều trị)

IV . Quy Trình và Hướng Dẫn Vận Hành Với Máy Siêu Âm Trị Liệu

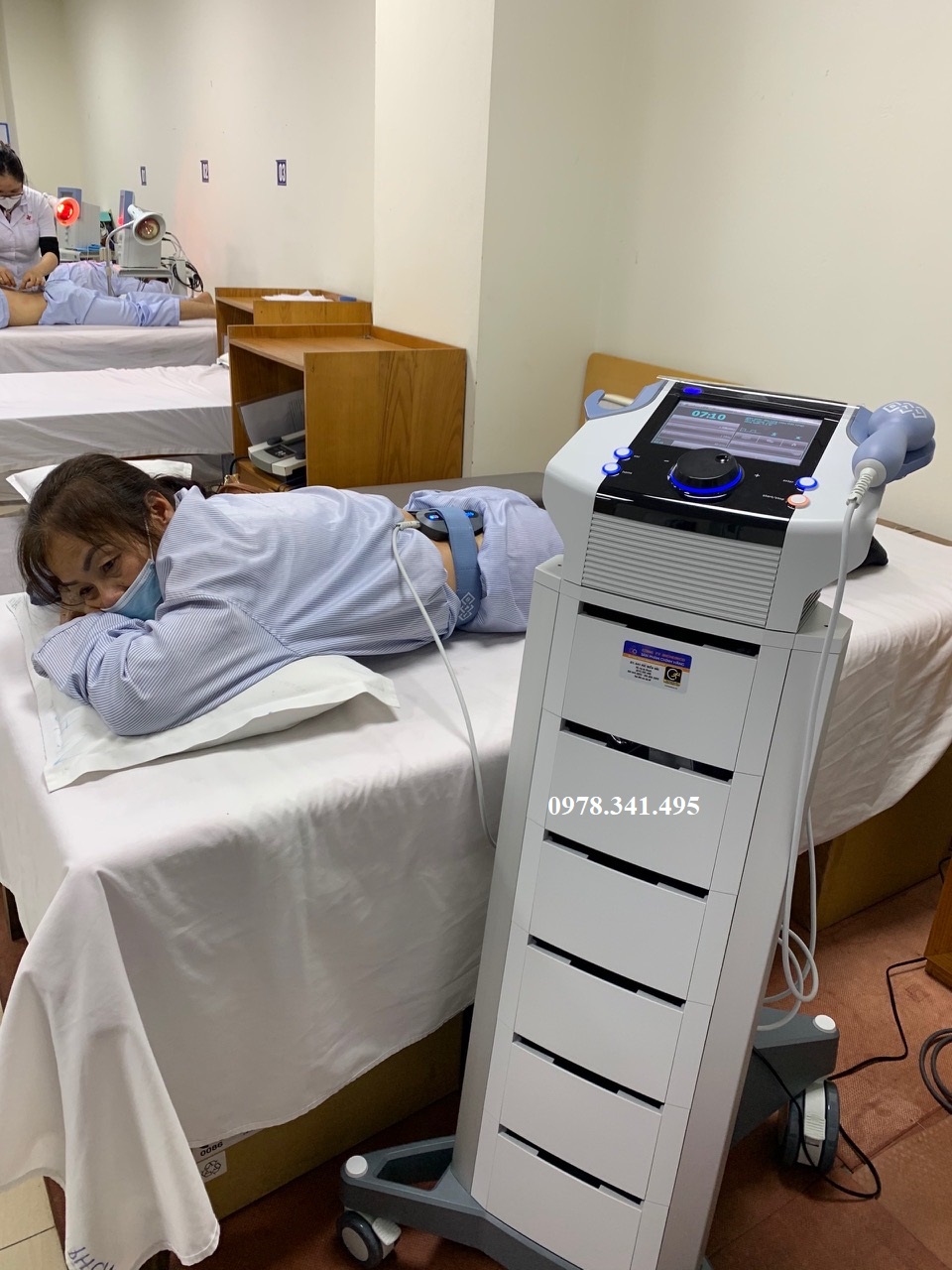

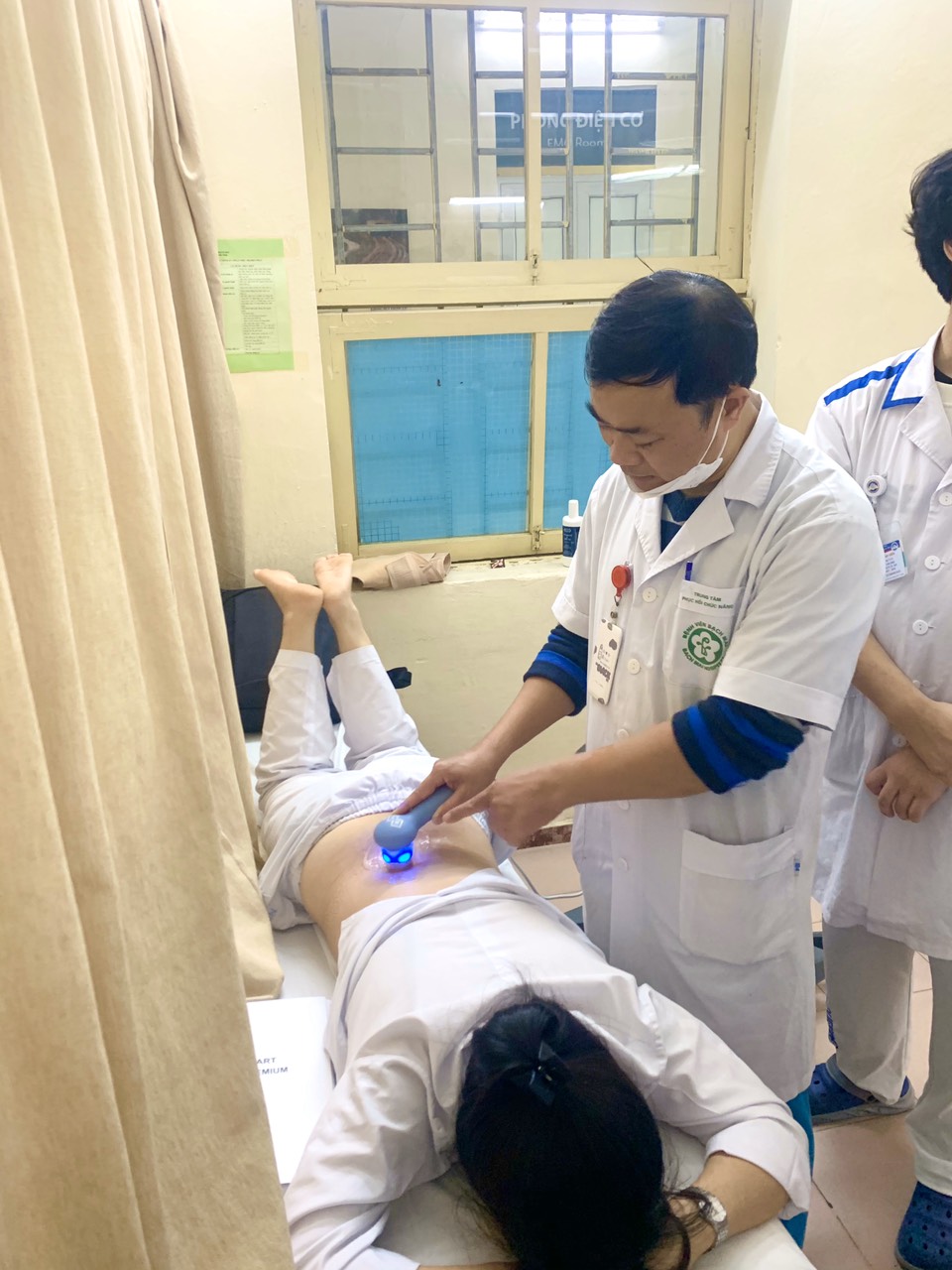

4.1 Phương Pháp Điều Trị Với Máy Siêu Âm Trị Liệu

Siêu âm trị liệu chỉ được chỉ định sau khi được bác sĩ thăm khám lâm sàng, xác định sự cần thiết của phương pháp trong phác đồ điều trị. Quá trình thực hiện diễn ra như sau:

• Bước 1: Bôi một lượng gel vừa đủ lên vùng điều trị, lựa chọn điện tích và thông số phù hợp.
• Bước 2: Đặt đầu trị liệu lên vùng cần điều trị, bật máy tiến hành điều trị.
• Bước 3: Sau khi kết thúc quá trình, vệ sinh sạch gel khỏi đầu trị liệu và bệnh nhân. Tiến hành đánh giá các thay đổi trên bệnh nhân.

4.2 Kỹ Thuật Thao Tác Với Máy Siêu Âm Trị Liệu

– Cố định đầu phát siêu âm : Đầu phát siêu cố định tại vùng điều trị. Kỹ thuật này thường dùng cho những vùng điều trị nhỏ. Chỉ dùng liều siêu âm thấp < 0,3W/cm2 với chế độ siêu âm liên tục và dùng liều 1W/cm2 với chế độ siêu âm xung. Với siêu âm trong nước, người ta sử dụng kỹ thuật cố định đầu phát.
– Kỹ thuật siêu âm cố định dễ gây quá liều và tổn thương màng xương, sụn khớp nhất là khi dùng chế độ liều cao liên tục.

– Di động đầu phát siêu âm :
– Đầu phát siêu âm điều trị không cố định mà di chuyển theo vòng xoáy hoặc theo chiều dọc hoặc ngang trên vùng da điều trị. Tốc độ di chuyển chậm và đầu phát phải luôn tiếp xúc với bề mặt da.
– Với kỹ thuật di động đầu phát siêu âm, có thể dùng cường độ siêu âm trung bình 1W/cm2 với chế độ liên tục và 1 – 2W/cm2 với chế độ xung. Có thể điều trị cho vùng rộng hơn nhưng cần tính toán thời gian điều trị cho phù hợp, diện tích điều trị càng rộng thì thời gian cần phải dài hơn.

Chế độ siêu âm và liều điều trị  :

+ Chế độ siêu âm liên tục: Siêu âm được phát liên tục với cường độ không đổi trong suốt thời gian điều trị. Chế độ siêu âm liên tục gây hiệu ứng nhiệt độ cao nên người ta thường phải dùng cường độ siêu âm thấp, điều này hạn chế tác dụng của hiệu ứng cơ học và hóa học.
+ Chế độ siêu âm xung: Siêu âm không phát liên tục mà phát ngắt quãng trong thời gian điều trị.

4.3 Các Thông Số Cài Đặt Máy Siêu Âm Trị Liệu BTL – 4710 Premium

– Tần số: Tần số được lựa chọn tùy theo độ sâu của các mô cần điều trị. Đối với các mô sâu 5cm, người bệnh có thể dùng tần số 1MHz, 1-2cm dùng tần số 3MHz.

– Chu kỳ xung: Chu kỳ xung được tùy chọn theo các mục tiêu của siêu âm trị liệu, có thể dùng chu kỳ xung 100% hoặc 20% đều phụ thuộc vào mục đích điều trị.

– Cường độ: Cũng giống chu kỳ xung, cường độ được điều chỉnh theo các mục tiêu điều trị để người bệnh cảm thấy thoải mái nhất và đem đến tác dụng điều trị tốt nhất.

– Thời gian điều trị: Thông thường là 5-10 phút tùy theo mục tiêu điều trị. Nếu siêu âm điều trị để kích thích sự lành xương thì thời gian điều trị có thể dài hơn với cường độ thấp hơn.

Số lần điều trị: tùy thuộc theo các mục tiêu điều trị và hướng dẫn của bác sĩ.

V . Lựa Chọn Mua Máy Siêu Âm Trị Liệu Chính Hãng

– Với nhu cầu tìm địa điểm mua máy siêu âm trị liệu , model BTL 4710 Premium vẫn là cái tên được nhắc tới hàng đầu. Thiết bị BTL Industries tự hào là đơn vị đã gắn bó và cung cấp nhiều thiết bị y tế hiện đại cho các cơ sở thăm khám và chữa bệnh trên toàn quốc.

– BTL đảm bảo chất lượng sản phẩm tốt, giá thành ở mức ổn định. Tại cty BTL trụ sở Việt Nam  có đa dạng nguồn thiết bị, phục vụ cho nhu cầu của từng người bệnh.

Một số dòng máy siêu âm trị liệu đang được cung cấp tại BTL Industries như :Model : BTL – 4710 Smart, BTL – 4710 Premium ,BTL – 5720 Sono… thiết kế màn hình cảm ứng vô cùng hiện đại, hỗ trợ giao diện Tiếng Việt thân thiện với người dùng .

– BTL Việt Nam hiện đang là đơn vị cung cấp loại Máy Siêu Âm Điều Trị uy tín, chất lượng trên thị trường. Nếu bạn có nhu cầu tìm mua thiết bị, hãy liên hệ trực tiếp với BTL Industries qua hotline : 0978.341.495 để được tư vấn hỗ trợ nhanh nhất.
